Súčiastky z PTFE vyrobené na mierusú určené pre aplikácie, kde štandardné komponenty nedokážu poskytnúť požadovanú kombináciu chemickej odolnosti, nízkeho trenia, elektrickej izolácie, rozmerových požiadaviek a prevádzkovej spoľahlivosti. Od tesnení a komponentov ventilov až po puzdrá, izolátory, diely podliehajúce opotrebovaniu a komponenty na manipuláciu s kvapalinami, opracovaný PTFE umožňuje inžinierom vytvárať geometrie špecifické pre aplikáciu bez toho, aby sa spoliehali len na štandardné veľkosti. Táto príručka vysvetľuje, ako si vybrať PTFE, navrhnúť vlastné komponenty, kontrolovať riziká obrábania, zlepšiť výkon dielov a efektívne spolupracovať s profesionálnym výrobcom PTFE, ako je Ningbo Taifno PTFE Plastic Products Co., Ltd.

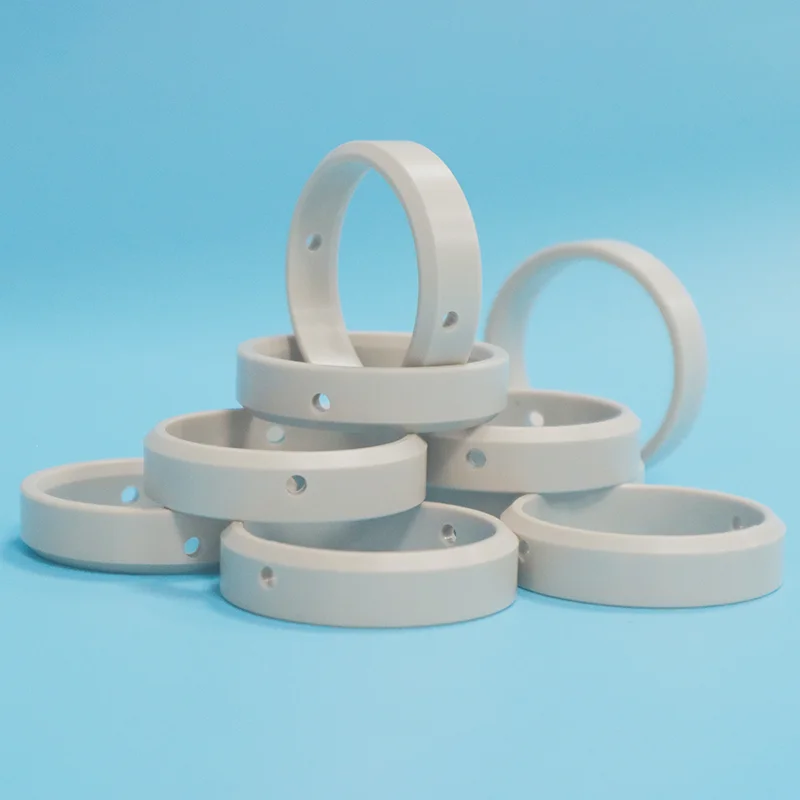

Súčiastky z PTFE vyrobené na zákazku sú presné súčiastky vyrobené z polytetrafluóretylénu podľa špecifického výkresu, modelu CAD, vzorky alebo požiadaviek aplikácie. Namiesto zakúpenia štandardnej podložky, tesnenia, puzdra, trubice alebo izolátora a prispôsobenia okolitého zariadenia môžu inžinieri špecifikovať komponent podľa skutočných prevádzkových podmienok.
Tento prístup je obzvlášť užitočný, keď komponent musí pasovať do neštandardnej zostavy, tolerovať agresívne chemikálie, minimalizovať trenie, poskytovať elektrickú izoláciu alebo udržiavať spoľahlivý výkon v náročných prostrediach. Zákazkové obrábanie môže podporovať aj prototypy, náhradné diely, malosériovú výrobu a opakované výrobné programy.
Úspešný PTFE komponent nie je len plastový diel vyrezaný na výkres. Flexibilita materiálu, tepelný pohyb, tečenie, vlastnosti povrchu a aplikačné podmienky ovplyvňujú konečný dizajn. Z tohto dôvodu najlepší výrobný proces začína pochopením toho, ako bude komponent skutočne fungovať.
PTFE je cenený, pretože spája niekoľko vlastností, ktoré je ťažké získať v jedinom bežnom materiáli. Ponúka veľmi nízke trenie, silnú odolnosť voči mnohým agresívnym chemickým prostrediam, vynikajúcu elektrickú izoláciu a užitočný výkon v širokom rozsahu teplôt.
Vďaka týmto vlastnostiam je PTFE obzvlášť atraktívny pre komponenty, ktoré prichádzajú do styku s chemikáliami, pohybujú sa proti inému povrchu, izolujú elektrické prvky alebo fungujú ako súčasť tesniaceho systému.
| Charakteristika PTFE | Inžiniersky prínos | Typická požiadavka |
|---|---|---|
| Nízke trenie | Znižuje odpor pri klznom kontakte | Puzdrá, ložiská, vodidlá |
| Chemická odolnosť | Podporuje použitie okolo agresívnych médií | Chemické spracovanie a manipulácia s kvapalinami |
| Elektrická izolácia | Pomáha izolovať elektrické komponenty | Izolátory, rozpery, ochranné komponenty |
| Nelepivé správanie | Znižuje priľnavosť a hromadenie materiálu | Spracovateľské a manipulačné zariadenia |
| Nízka absorpcia vlhkosti | Pomáha udržiavať výkon vo vlhkom prostredí | Kvapalné systémy a elektrické aplikácie |
Štandardné komponenty sú pohodlné, ale nemusia zodpovedať rozmerom alebo požiadavkám na výkon špecializovaného zariadenia. Vlastné obrábanie poskytuje flexibilnejšiu cestu, keď je geometria komponentov špecifická pre aplikáciu.
Kombinácia chemickej odolnosti, nízkeho trenia, izolácie a opracovateľnosti robí vlastné PTFE komponenty užitočné vo viacerých odvetviach.

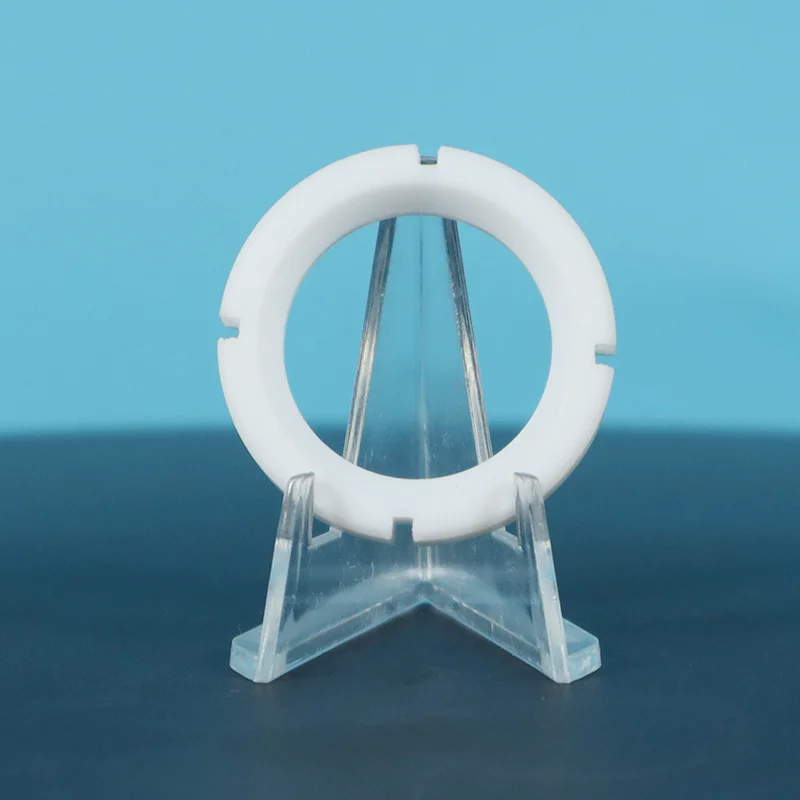

Tesnenia, sedlá ventilov, vložky, tesnenia, puzdrá a komponenty prichádzajúce do styku s kvapalinou.
Komponenty, ktoré vyžadujú nízke trenie a odolnosť voči chemickým médiám.
Izolačné podložky, rozpery, objímky, puzdrá a ochranné komponenty.
Opotrebiteľné komponenty, vodidlá, posuvné diely, valčeky, puzdrá a vlastné mechanické prvky.
Vlastné komponenty na manipuláciu s kvapalinami a chemicky odolné prípravky.
Izolačné, kvapalinové a chemicky odolné komponenty, kde záleží na čistote a výbere materiálu.
Jedným z najdôležitejších rozhodnutí je, či je postačujúci štandardný čistý PTFE, alebo či by sa malo zvážiť plnené PTFE. Výber materiálu by mal začať skôr operačným prostredím než len vzhľadom dielu alebo nákupnou cenou.
| Smer materiálu | Potenciálna sila | Úvahy |
|---|---|---|
| Panenský PTFE | Vysoká chemická odolnosť a vynikajúce elektrické vlastnosti | Mal by sa zvážiť plazivý a rozmerový pohyb |

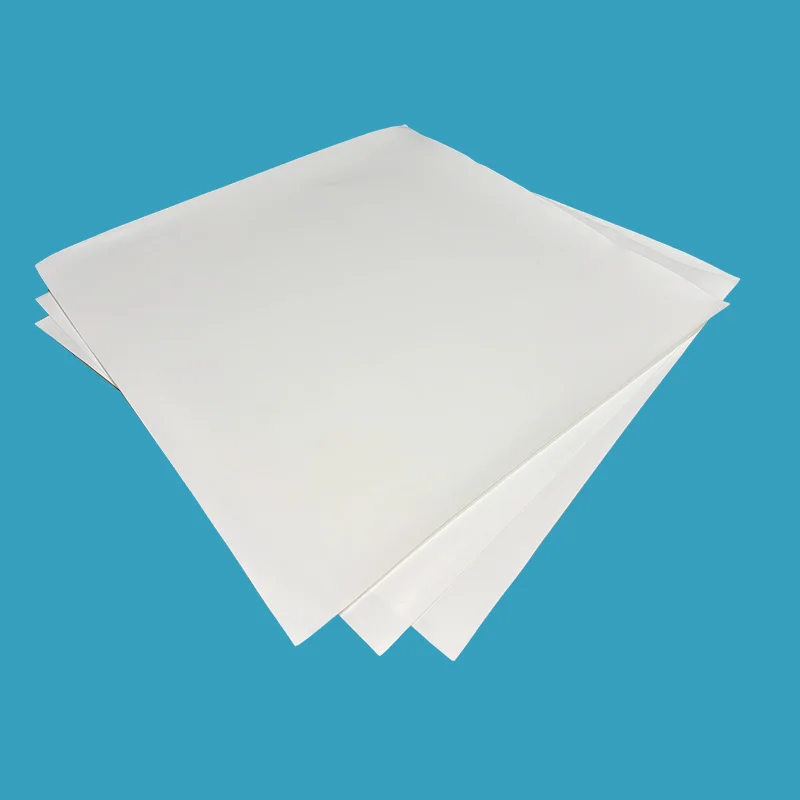

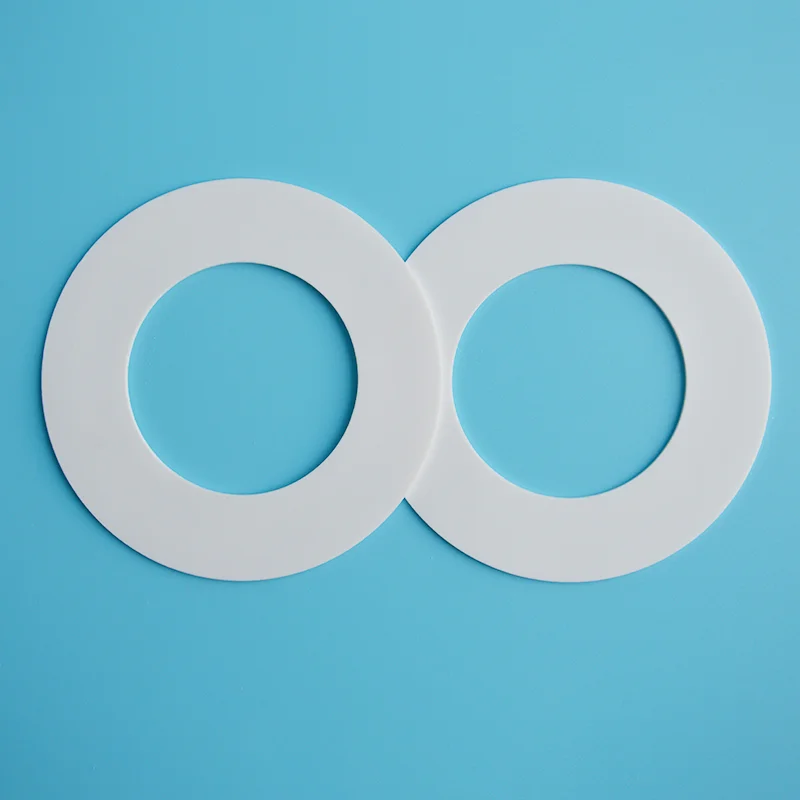

| PTFE plnený sklom | Vylepšená rozmerová stabilita a správanie pri opotrebovaní | Môže sa správať odlišne pri obrábaní a proti lícovaným povrchom |
| PTFE plnený uhlíkom | Užitočné pre vybrané opotrebovanie a mechanické aplikácie | Mala by sa preskúmať kompatibilita materiálov špecifická pre aplikáciu |
| PTFE plnený grafitom | Môže zlepšiť vlastnosti trenia a opotrebovania | Najlepšie je vybrať podľa aktuálneho zaťaženia a podmienok pohybu |
Správna voľba závisí od teploty, tlaku, chemickej expozície, rýchlosti sklzu, zaťaženia, podmienok tesnenia, rozmerových požiadaviek a očakávanej životnosti. Odporúčanie materiálu by preto malo byť založené skôr na úplnej aplikácii než na jednej izolovanej vlastnosti.
PTFE sa správa inak ako kovy a tuhé technické plasty. Jeho mäkkosť a tendencia deformovať sa pod trvalou silou znamená, že dizajnéri by mali pri špecifikovaní tolerancií a geometrie zvážiť skutočný prevádzkový stav.
Vyhnite sa určeniu najužšej možnej tolerancie len preto, že to výkres umožňuje. Praktická tolerančná stratégia sa zameriava na presnosť kritických funkcií pri zachovaní primeraných nekritických rozmerov. To môže zlepšiť vyrobiteľnosť, konzistentnosť a celkové náklady projektu.
Spoľahlivý projekt PTFE dielov vyrobených na mieru zvyčajne sleduje štruktúrovaný pracovný postup. Každý krok prispieva k rozmerovej presnosti a výkonu aplikácie.
Kontrola rozmerov je obzvlášť dôležitá pre PTFE komponenty používané v tesniacich, posuvných alebo presných zostavách. Pretože PTFE môže reagovať na teplotu, tlak, upnutie a čas, kontrola by sa mala naplánovať podľa skutočnej funkcie komponentu.
Profesionálny dodávateľ by mal byť schopný prediskutovať kritické rozmery pred výrobou, a nie jednoducho obrábať každý prvok na ľubovoľnú toleranciu. Pri náročných projektoch by sa mal zákazník a výrobca dohodnúť na kontrolných metódach, podmienkach merania, požiadavkách na odber vzoriek a dokumentácii pred začatím sériovej výroby.
| Problém zákazníka | Možná príčina | Praktické riešenie |
|---|---|---|
| Diel po montáži nesedí | Tolerancia alebo teplotné podmienky neboli plne zohľadnené | Pred obrábaním definujte kritické lícovanie a skutočné prevádzkové podmienky |
| Diel sa pri montáži deformuje | Nadmerná kompresia alebo nevhodná geometria | Skontrolujte hrúbku steny, podperu, lícovanie a triedu materiálu |
| Opotrebenie je vyššie, ako sa očakávalo | Zaťaženie, rýchlosť, spojovací materiál alebo trieda môžu byť nevhodné | Skontrolujte prevádzkové podmienky a zvážte vhodný typ plneného PTFE |
| Cenová ponuka je vyššia, ako sa očakávalo | Príliš tesné tolerancie alebo zbytočné zložité funkcie | Použite toleranciu založenú na CTQ a zjednodušte nefunkčné funkcie |
| Konzistencia výroby je náročná | Variácia materiálu, variácia procesu alebo nedostatočné plánovanie kontroly | Stanovte schválené požiadavky na materiál, proces, kontrolu a balenie |
Podrobný RFQ pomáha výrobcovi rýchlo pochopiť projekt a znižuje riziko opakovaného objasňovania. Kupujúci by si mali pripraviť čo najviac z nasledujúcich informácií:
Aj keď niektoré informácie nie sú k dispozícii, poskytnutie pozadia aplikácie môže výrobcovi pomôcť identifikovať potenciálne riziká pred začatím výroby.
Výber dodávateľa dielov z PTFE vyrobených na mieru by mal zahŕňať viac než len porovnávanie jednotkových cien. Obrábanie PTFE vyžaduje pochopenie toho, ako správanie materiálu interaguje s geometriou, nástrojmi, upínaním obrobku, kontrolou a konečnou aplikáciou.
Ningbo Taifno PTFE Plastic Products Co., Ltd.sa zameriava na plastové výrobky z PTFE a prispôsobené riešenia PTFE pre priemyselné aplikácie. Pre kupujúcich s neštandardnými požiadavkami na komponenty spočíva hodnota skúseného výrobcu v schopnosti diskutovať o kompletnom projekte a nie jednoducho spracovať výkres.
Užitočný dodávateľ by mal byť schopný pomôcť zákazníkom objasniť výber materiálu, požiadavky na obrábanie, kritické rozmery, výrobné množstvá a úvahy o aplikácii. Tento typ komunikácie je obzvlášť cenný, keď zákazník vyvíja nový produkt, nahrádza importovaný komponent alebo optimalizuje existujúci dizajn.
Namiesto toho, aby sa priemyselní nákupcovia pýtali iba „Koľko stojí tento diel PTFE?“, mali by sa pýtať, či materiál, geometria, tolerancia, výrobný proces a plán kontroly sú vhodné pre skutočnú aplikáciu. Dobre definovaný projekt môže obmedziť redizajny, zlepšiť konzistentnosť výroby a podporiť predvídateľnejší dlhodobý výkon.
áno. Vlastné PTFE komponenty môžu byť vyrobené z technických výkresov, CAD súborov, vzoriek alebo definovaných rozmerových požiadaviek. Výrobca by mal pred výrobou preskúmať návrh a podmienky použitia.

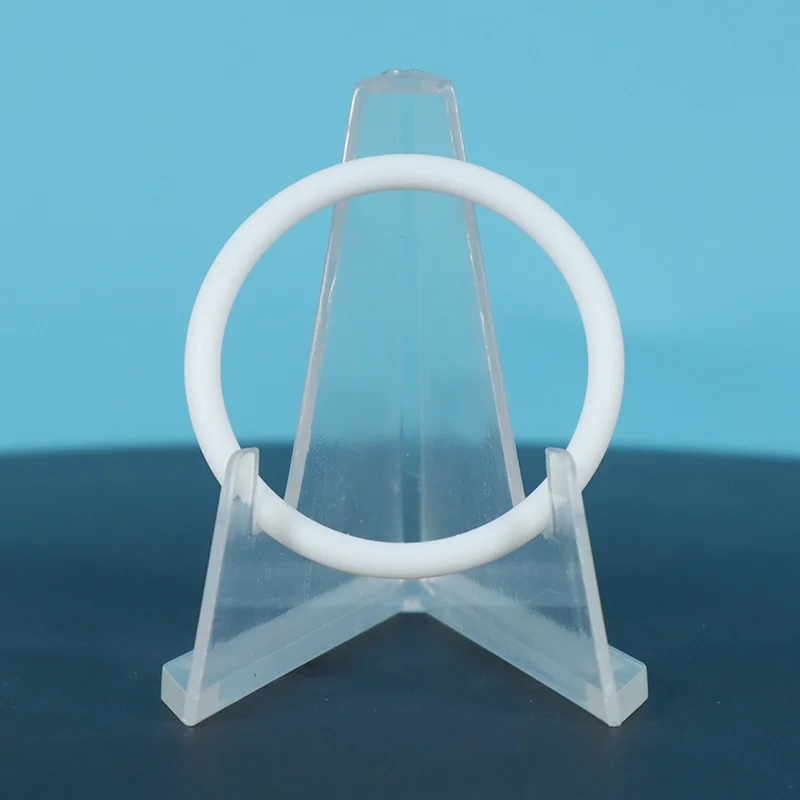

PTFE sa široko používa na tesnenia, tesnenia, sedlá ventilov, záložné krúžky a ďalšie komponenty súvisiace s tesnením. Správna geometria, druh materiálu, tlak, teplota, povrch a podmienky inštalácie sa však musia zvážiť spoločne.
Panenský PTFE poskytuje základné vlastnosti spojené s PTFE, zatiaľ čo plnené druhy obsahujú materiály navrhnuté tak, aby modifikovali charakteristiky, ako je odolnosť proti opotrebovaniu, tečenie, rozmerová stabilita alebo mechanické vlastnosti. Najlepšia voľba závisí od aplikácie.
áno. Vďaka vlastnostiam nízkeho trenia je PTFE užitočný pre puzdrá, ložiská, vodidlá, klzné prvky a iné pohyblivé komponenty. Pred výberom triedy by sa malo posúdiť zaťaženie, rýchlosť, teplota, spojovací materiál a očakávaná životnosť.
Výkres alebo súbor CAD, požiadavky na materiál, množstvo, kritické tolerancie, prevádzková teplota, tlak, chemická expozícia, popis aplikácie, požiadavky na povrch a očakávania dodávky sú veľmi užitočné na prípravu presnej ponuky.
Zákazkové obrábanie je užitočné najmä pre prototypy, vzorky, náhradné komponenty, technické overovanie a relatívne malé výrobné série, pretože výrobný proces je možné prispôsobiť požadovanej geometrii bez toho, aby bol úplne závislý od špeciálneho lisovacieho nástroja.
Zákazníci môžu často znížiť náklady identifikáciou iba skutočne kritických tolerancií, zjednodušením nepotrebnej geometrie, výberom vhodnej triedy materiálu, optimalizáciou množstiev sérií a poskytnutím kompletných výkresov a informácií o aplikácii pred cenovou ponukou.
Vlastné obrábané PTFE diely poskytujú praktické riešenie, keď štandardné komponenty nemôžu spĺňať rozmerové, chemické, trecie, izolačné alebo aplikačne špecifické požiadavky priemyselných zariadení. Najväčšou výhodou nie je jednoduché prispôsobenie samotné, ale možnosť vytvoriť komponent okolo skutočného operačného prostredia.
Úspešné projekty PTFE závisia od správnej kombinácie výberu materiálu, aplikačnej analýzy, praktickej geometrie, stratégie obrábania, kontroly tolerancie, kontroly a komunikácie. Definovaním kritických požiadaviek pred výrobou a spoluprácou so skúseným výrobcom môžu kupujúci znížiť zbytočné náklady a zároveň zlepšiť spoľahlivosť komponentov.
Ningbo Taifno PTFE Plastic Products Co., Ltd.môže podporiť zákazníkov, ktorí hľadajú prispôsobené plastové komponenty PTFE na základe konkrétnych výkresov, rozmerov, požiadaviek na materiál a podmienok aplikácie. Či už potrebujete prototypy, náhradné diely, tesniace komponenty, izolačné diely, puzdrá alebo iné na zákazku vyrobené riešenia PTFE, podeľte sa o svoje požiadavky s inžinierskym tímom, aby sme prediskutovali vhodný výrobný prístup.
Máte výkres alebo prispôsobenú požiadavku na PTFE?Kontaktujte násdnes diskutovať o svojom projekte a nájsť praktické riešenie PTFE pre vašu aplikáciu.
-
