V chemickom závode je technik údržby konfrontovaný s netesnou prírubou na veľkej nádobe nepravidelného tvaru. Príruba nemá štandardnú veľkosť a na sklade nie je žiadne predrezané tesnenie. V minulosti by to znamenalo nákladné a časovo náročné zdržanie: objednanie vlastného tesnenia, čakanie na doručenie a zastavenie procesu, kým neprišlo. Dnes technik siaha po zvitku expandovaného PTFE kordu. V priebehu niekoľkých minút sa kábel odreže na dĺžku, omotá sa okolo príruby a skrutky sa utiahnu. Únik je utesnený. Toto je sila expandovaného PTFE kábla: umožňuje vytvorenie tesnenia na mieste, presne tam, kde a kedy je to potrebné. Eliminuje potrebu veľkých zásob vopred narezaných tesnení a poskytuje univerzálne riešenie pre príruby akejkoľvek veľkosti alebo tvaru.
Otázka, ako expandovaný PTFE kord tvorí tesnenie na mieste, je otázkou materiálovej vedy a praktickej techniky. Expandovaný PTFE je jedinečný materiál, ktorý je mäkký, stlačiteľný a vysoko prispôsobivý. Keď sa stlačí medzi dve čelá príruby, vteká do nerovností povrchu a vytvára tesné a spoľahlivé tesnenie. Tvar kábla uľahčuje manipuláciu a inštaláciu aj v stiesnených priestoroch. Dá sa narezať nožom, omotať okolo príruby a na koncoch spojiť jednoduchým presahom. Tento článok vysvetlí proces vytvárania tesnenia na mieste pomocou expandovaného PTFE kordu. Pokryjeme vlastnosti materiálu, postup inštalácie krok za krokom, kritické faktory, ktoré určujú tesniaci výkon, a špecifikácie našichVýrobky z rozšíreného PTFEz našej továrne v Ningbo Taifno PTFE Plastic Products Co., Ltd.

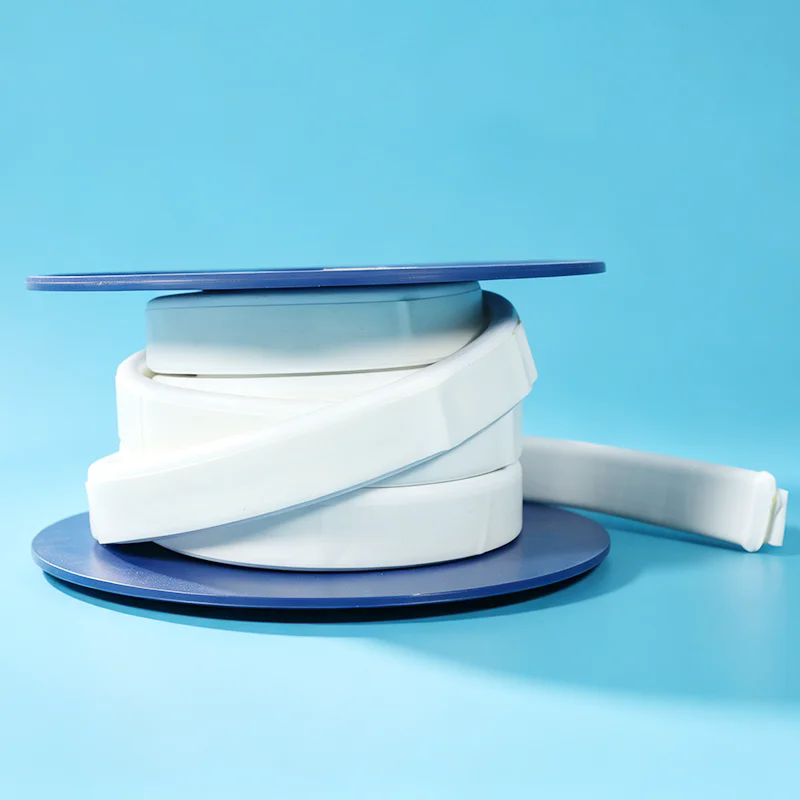

Expandovaný PTFE kord je tesniaci materiál vyrobený zo 100% čistého PTFE, ktorý bol expandovaný patentovaným procesom. Roztiahnutím vzniká mikroporézna štruktúra zložená z jemných, vzájomne prepojených vlákien. Táto štruktúra dáva materiálu jedinečné vlastnosti: je mäkký, pružný a vysoko stlačiteľný. Na rozdiel od pevného PTFE, ktorý je tuhý a ťažko sa prispôsobuje nepravidelným povrchom, je expandovaný PTFE pružný a dá sa ľahko tvarovať a stláčať. Kordová forma je typicky okrúhly alebo štvorcový profil, ktorý je dostupný v rôznych priemeroch. Dodáva sa na cievke alebo v krabici, vďaka čomu sa dá ľahko dávkovať a strihať na požadovanú dĺžku. Nižšie uvedená tabuľka sumarizuje kľúčové vlastnosti expandovaného PTFE kordu, vďaka ktorému je ideálny na výrobu tesnení na mieste.
| Nehnuteľnosť | Popis | Výhoda pre výrobu tesnení na mieste |
| Chemická inertnosť | Odoláva prakticky všetkým chemikáliám | Možno použiť s agresívnymi médiami |
| Rozsah teplôt | -200 °C až +260 °C | Vhodné pre extrémne teploty |
| Stlačiteľnosť | Vysoko stlačiteľné a prispôsobivé | Vyhovuje nepravidelným povrchom prírub |
| Flexibilita | Mäkký a ľahko ovládateľný | Dá sa omotať okolo akéhokoľvek tvaru príruby |
| Odolnosť voči tečeniu | Nízke dotvarovanie pri zaťažení | Udržuje tesniacu silu v priebehu času |
| Nekontaminujúce | Čistý PTFE, žiadne prísady | Vhodné pre potravinárske, farmaceutické a vysoko čisté aplikácie |
oNingbo Taifno PTFE Plastic Products Co., Ltd.Naša továreň sa špecializuje na výrobu expandovaného PTFE produktov, vrátane šnúr, pások, fólií a tmelov na spoje. Používame patentovaný proces expanzie, ktorý vytvára jednotný, vysokokvalitný materiál s vynikajúcimi tesniacimi vlastnosťami. Naša rozšírená PTFE šnúra je k dispozícii v rôznych veľkostiach a profiloch, aby vyhovovala rôznym konfiguráciám prírub. Poskytujeme tiež technickú podporu a poradenstvo pri inštalácii, aby sme zaistili, že naši zákazníci dosiahnu najlepší možný tesniaci výkon.
Vytvorenie tesnenia na mieste pomocou expandovaného PTFE kordu je jednoduchý proces, ktorý si však vyžaduje starostlivosť a pozornosť k detailom, aby sa zabezpečilo spoľahlivé utesnenie. Postup možno rozdeliť do piatich hlavných krokov: príprava, meranie, rezanie, inštalácia a uťahovanie. Prvým krokom je príprava. Povrchy prírub musia byť čisté, suché a zbavené oleja, mastnoty a starého tesniaceho materiálu. Akákoľvek hrdza alebo vodný kameň by mali byť odstránené drôtenou kefou alebo škrabkou. Skrutky by sa mali skontrolovať a v prípade potreby namazať. Druhým krokom je meranie. Požadovaná dĺžka šnúry je určená obvodom čela príruby. Odporúča sa pridať malé množstvo dodatočnej dĺžky, aby sa umožnilo prekrytie spoja. Tretím krokom je rezanie. Šnúra sa odreže ostrým nožom alebo nožnicami. Rez by mal byť čistý a štvorcový. Štvrtým krokom je inštalácia. Šnúra je ovinutá okolo čela príruby, počnúc otvorom pre skrutku a okolo. Konce šnúry sú prekryté aspoň o priemer šnúry. Piatym krokom je uťahovanie. Skrutky sú utiahnuté do hviezdicového vzoru, aby sa zabezpečilo rovnomerné stlačenie tesnenia. V tabuľke nižšie sú zhrnuté kroky.
| Krok | Akcia | Kľúčové úvahy |
| Príprava | Vyčistite a skontrolujte povrchy prírub | Odstráňte všetok starý materiál tesnenia, olej a nečistoty |
| Meranie | Zmerajte obvod čela príruby | Pridajte 10-20 mm pre prekrytie spoja |
| Rezanie | Odrežte šnúru na dĺžku | Použite ostrý nôž; urobte čistý štvorcový rez |
| Inštalácia | Omotajte kábel okolo čela príruby | Konce prekrývajte aspoň o jeden priemer šnúry |
| Uťahovanie | Utiahnite skrutky hviezdicovým vzorom | Uťahujte postupne a rovnomerne, aby ste sa vyhli nadmernému stlačeniu |
V našej továrni poskytujeme podrobné pokyny na inštaláciu s našimi produktmi z rozšíreného PTFE. Našim zákazníkom tiež ponúkame školenia a podporu na mieste, aby sme zaistili, že ich tímy údržby dokážu správne a spoľahlivo tvarovať tesnenia. Naším cieľom je, aby bol proces výroby tesnení na mieste čo najjednoduchší a najbezpečnejší.
Tesniaci výkon tesnenia na mieste vyrobeného z expandovaného PTFE kordu závisí od niekoľkých faktorov. Prvým je stlačenie šnúry. Šnúra musí byť dostatočne stlačená, aby vyplnila povrchové nerovnosti plôch prírub a vytvorila súvislé tesnenie. Prílišné stlačenie však môže poškodiť šnúru a znížiť jej pružnosť. Správna kompresia sa dosiahne výberom správneho priemeru kábla pre medzeru medzi prírubou a utiahnutím skrutiek na odporúčaný krútiaci moment. Druhým faktorom je prekrytie spoja. Konce šnúry musia byť správne prekryté, aby sa zabezpečilo nepretržité utesnenie. Prekrytie by malo mať aspoň priemer kábla a malo by byť umiestnené mimo otvorov pre skrutky. Tretím faktorom je stav príruby. Čelá príruby musia byť čisté, ploché a bez poškodenia. Ak je príruba zdeformovaná alebo skorodovaná, tesnenie nemusí správne tesniť. Štvrtým faktorom je zaťaženie skrutky. Skrutky musia byť utiahnuté rovnomerne a správnym krútiacim momentom, aby sa zabezpečilo rovnomerné stlačenie tesnenia. Nižšie uvedená tabuľka sumarizuje tieto faktory.
| Faktor | Vplyv na tesniaci výkon | Odporúčanie |
| Kompresia kábla | Nedostatočné: netesnosti; nadmerné: poškodenie | Vyberte správny priemer; dotiahnite na odporúčaný krútiaci moment |
| Prekrytý spoj | Zlé prekrytie: cesta úniku | Presah aspoň o jeden priemer šnúry |
| Stav príruby | Drsné alebo poškodené povrchy: cesta úniku | Pred inštaláciou vyčistite a skontrolujte príruby |
| Zaťaženie skrutky | Nerovnomerné zaťaženie: nerovnomerné stlačenie | Utiahnite hviezdicovo na správny krútiaci moment |
| Teplota | Tepelná expanzia/kontrakcia ovplyvňuje kompresiu | Vyberte triedu kábla pre teplotný rozsah |
V spoločnosti Ningbo Taifno PTFE Plastic Products Co., Ltd., naša továreň poskytuje rozšírený PTFE kábel v rade hustôt a priemerov, aby vyhovoval rôznym podmienkam príruby a požiadavkám na kompresiu. Poskytujeme tiež technické pokyny týkajúce sa správneho postupu inštalácie a odporúčaného uťahovacieho momentu skrutiek. Naším cieľom je pomôcť našim zákazníkom vždy dosiahnuť spoľahlivé tesnenie.
Expandovaný PTFE je jedným z niekoľkých materiálov používaných na výrobu tesnení na mieste. Medzi ďalšie bežné materiály patrí fólia zo stlačených vlákien, grafitová páska a gumená šnúra. Každý materiál má svoje silné a slabé stránky. Expandovaný PTFE je jedinečný svojou kombináciou chemickej inertnosti, teplotnej odolnosti a stlačiteľnosti. Je chemicky odolnejšia ako guma a stlačené vlákno a je stlačiteľnejšia a prispôsobivejšia ako grafitová páska. Nižšie uvedená tabuľka porovnáva expandovaný PTFE s inými bežnými tesniacimi materiálmi.
| Materiál | Chemická odolnosť | Rozsah teplôt | Stlačiteľnosť | Formovateľnosť na mieste | Relatívne náklady |
| Expandovaný PTFE | Výborne | -200 °C až +260 °C | Výborne | Výborne | Vysoká |
| List zo stlačených vlákien | Dobre | -100 °C až +200 °C | Dobre | Mierne | Stredná |
| Grafitová páska | Výborne | -200 °C až +450 °C | Mierne | Dobre | Stredne vysoké |
| Gumová šnúra | Chudák | -40 °C až +100 °C | Výborne | Výborne | Nízka |
V našej továrni vyrábame produkty z expandovaného PTFE, ktoré sú navrhnuté tak, aby prekonali konkurenčné materiály v najnáročnejších aplikáciách. Naša expandovaná PTFE šnúra je vyrobená zo 100% čistého PTFE a neobsahuje plnivá ani prísady, ktoré by mohli ohroziť jej chemickú odolnosť alebo čistotu. Ponúkame tiež rad hustôt a profilov, ktoré vyhovujú rôznym požiadavkám na tesnenie. Náš inžiniersky tím vám môže pomôcť vybrať ten správny materiál pre vašu konkrétnu aplikáciu.
Kľúčové špecifikácie expandovaného PTFE kordu zahŕňajú priemer, hustotu, pevnosť v ťahu, teplotný rozsah a chemickú odolnosť. Nižšie uvedená tabuľka poskytuje súhrn typických špecifikácií pre náš rozšírený PTFE kábel.
| Špecifikácia | Možnosti | Poznámky |
| Priemer | 3 mm, 5 mm, 6 mm, 8 mm, 10 mm, 12 mm, 15 mm | Iné veľkosti dostupné na vyžiadanie |
| Profil | Okrúhle, štvorcové | Štvorec ponúka väčší povrchový kontakt |
| Hustota | 0,6 - 1,0 g/cm³ | Nižšia hustota pre väčšiu stlačiteľnosť |
| Pevnosť v ťahu | > 10 MPa | Dostatočné na manipuláciu a inštaláciu |
| Rozsah teplôt | -200 °C až +260 °C | Nepretržitý servis |
| Chemická odolnosť | pH 0 - 14 | Odoláva prakticky všetkým chemikáliám |
| Štandardná dĺžka | 5 m, 10 m, 15 m na cievku | Vlastné dĺžky k dispozícii |
V spoločnosti Taifno PTFE Plastic naša továreň vyrába rozšírený PTFE kábel, ktorý spĺňa tieto a ďalšie špecifikácie. Môžeme prispôsobiť priemer, hustotu a dĺžku tak, aby vyhovovali vašim špecifickým požiadavkám. Náš systém kontroly kvality zahŕňa kontrolu rozmerov, meranie hustoty a testovanie ťahom, aby sme sa uistili, že každá cievka kordu spĺňa naše vysoké štandardy.
Otázka 1: Aká je maximálna teplota, ktorú môže expandovaný PTFE kábel vydržať?
Odpoveď: Expandovaný PTFE kábel vydrží nepretržité prevádzkové teploty od -200 °C do +260 °C. Na krátkodobé výlety odolá teplotám do 300°C. Pri teplotách nad 260 °C môže materiál začať degradovať a jeho tesniaci výkon môže byť ohrozený. Pre aplikácie nad touto teplotou môže byť potrebný iný materiál, ako je grafit.
Otázka 2: Ako spojím konce expandovaného PTFE kábla?
Odpoveď: Konce expandovaného PTFE kordu by mali byť prekryté aspoň o priemer kábla. Napríklad, ak používate 6 mm kábel, prekrytie by malo byť aspoň 6 mm. Prekrytie by malo byť umiestnené mimo otvorov pre skrutky, aby sa predišlo vytvoreniu cesty úniku. Niektorí inštalatéri uprednostňujú zúženie koncov kábla, aby vytvorili hladší spoj, ale to nie je nevyhnutne potrebné pre väčšinu aplikácií.
Otázka 3: Dá sa expandovaný PTFE kábel opätovne použiť?
Odpoveď: Expandovaný PTFE kábel sa vo všeobecnosti neodporúča na opätovné použitie. Po stlačení šnúry stratí časť svojej pružnosti a pri opätovnom použití nemusí správne tesniť. Pre kritické aplikácie je vždy najlepšie použiť nový kábel. Náklady na šnúru sú nízke v porovnaní s nákladmi na únik a s tým spojené prestoje.
Otázka 4: Aký je rozdiel medzi expandovanou PTFE šnúrou a expandovanou PTFE páskou?
Odpoveď: Expandovaný PTFE kábel je okrúhly alebo štvorcový profilový materiál, ktorý sa používa na vytvorenie tesnení pre príruby. Expandovaná PTFE páska je plochý materiál podobný páske, ktorý sa používa na utesnenie závitov a na ovíjanie nepravidelných tvarov. Oba sú vyrobené z rovnakého expandovaného PTFE materiálu, ale používajú sa na rôzne aplikácie. Kábel je určený na výrobu tesnení; páska je určená na tesnenie závitov a iné tesniace úlohy.
Otázka 5: Je expandovaný PTFE kábel vhodný pre potravinárske a farmaceutické aplikácie?
Odpoveď: Áno, expandovaný PTFE kábel vyrobený zo 100% čistého PTFE je vhodný pre potravinárske a farmaceutické aplikácie. Je netoxický, nekontaminujúci a odolný voči čistiacim chemikáliám a sterilizačným procesom používaným v týchto odvetviach. Naša továreň môže poskytnúť rozšírený PTFE kábel potravinárskej a farmaceutickej kvality, ktorý spĺňa príslušné regulačné požiadavky.
Expandovaný PTFE kábel je všestranný a spoľahlivý materiál na vytváranie tesnení na mieste. Jeho jedinečná kombinácia chemickej inertnosti, teplotnej odolnosti a stlačiteľnosti ho robí vhodným pre najnáročnejšie aplikácie. Proces výroby tesnenia na mieste je jednoduchý: pripravte prírubu, zmerajte a odrežte kábel, omotajte ho okolo príruby, prekryte konce a utiahnite skrutky. So správnou technikou a správnym materiálom je možné dosiahnuť tesnenie bez úniku v priebehu niekoľkých minút. V Ningbo Taifno PTFE Plastic Products Co., Ltd. sa naša továreň špecializuje na výrobu expandovaných PTFE výrobkov vrátane šnúr, pások a plechov. Zaviazali sme sa poskytovať našim zákazníkom vysokokvalitné materiály a technickú podporu, aby sme zabezpečili ich úspešnosť tesnenia.
Či už ste technik údržby, manažér závodu alebo distribútor, pozývame vás, aby ste nás kontaktovali a prediskutovali vaše požiadavky. Môžeme poskytnúť vzorky, technické údaje a pokyny na inštaláciu. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre priemyselné tesniace aplikácie po celom svete.
Kontaktujte Ningbo Taifno PTFE Plastic Products Co., Ltddiskutovať o vašich požiadavkách na rozšírené PTFE produkty a zistiť, ako vám naša šnúra môže zjednodušiť výrobu tesnení na mieste.
-
