A Kovové tesnenie z expandovaného PTFEkombinuje chemickú odolnosť a prispôsobivosť expandovaného PTFE so štruktúrnou podporou kovovej vrstvy. Táto konštrukcia je navrhnutá pre náročné tesniace prostredia, kde konvenčné mäkké PTFE tesnenia môžu vyžadovať dodatočnú rozmerovú stabilitu alebo mechanické vystuženie. Prispôsobením kovovej vrstvy, expandovaného PTFE, rozmerov tesnenia, konštrukcie príruby, teploty, tlaku a procesného média môžu kupujúci dosiahnuť spoľahlivejšie riešenie tesnenia. Táto príručka vysvetľuje, ako konštrukcia funguje, kde je užitočná, čo treba zvážiť pri výbere a ako môže spoločnosť Ningbo Taifno PTFE Plastic Products Co., Ltd. podporovať prispôsobené požiadavky na tesnenie PTFE.

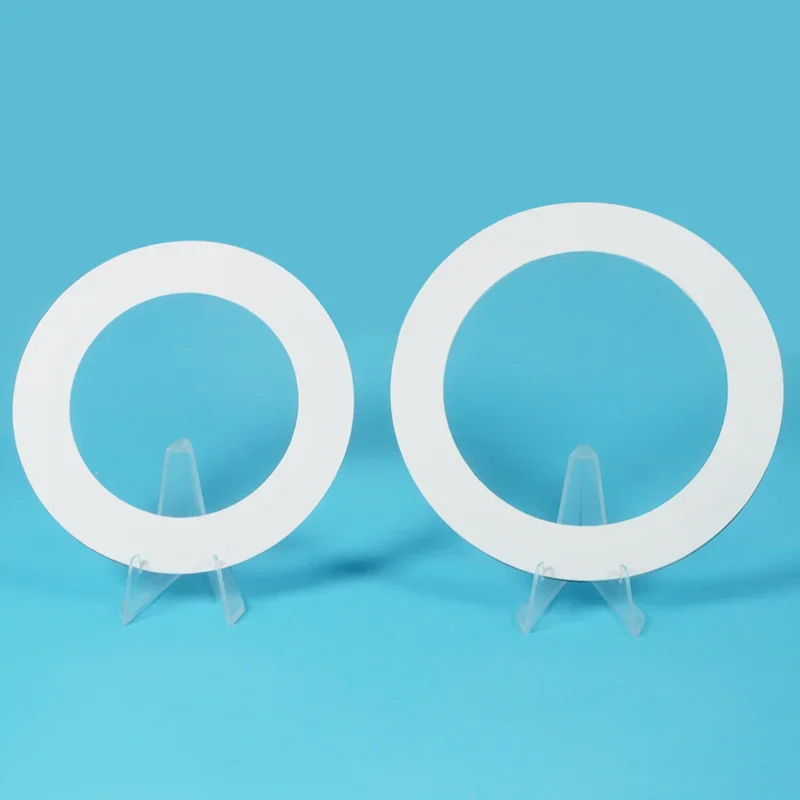

A Kovové tesnenie z expandovaného PTFEje kompozitný tesniaci komponent, ktorý kombinuje vrstvu expandovaného polytetrafluóretylénu s kovovou výstužou alebo štruktúrou plášťa. Účel tejto kombinácie je jednoduchý: spojiť tesniace vlastnosti expandovaného PTFE s dodatočnou mechanickou podporou z kovu.
Expandovaný PTFE je cenený pre svoju vysoko stlačiteľnú štruktúru a schopnosť prispôsobiť sa nerovnostiam povrchu. Na rozdiel od pevného PTFE listu sa jeho expandovaná štruktúra dokáže ľahšie prispôsobiť nedokonalostiam na čelných plochách prírub. Výskum expandovaných PTFE tesniacich materiálov preukázal vysokú stlačiteľnosť a silný tesniaci výkon a zároveň skúmal relaxáciu pri tečení, zotavenie, zadržiavanie krútiaceho momentu a priepustnosť plynov.
Kovový komponent poskytuje iný súbor charakteristík. Môže pomôcť vystužiť tesnenie, zlepšiť rozmerovú stabilitu a podporiť tesniacu štruktúru, keď aplikácia zahŕňa náročné mechanické podmienky. Konečný výkon teda závisí nielen od materiálu PTFE, ale aj od typu kovu, hrúbky, geometrie, profilu tesnenia, stavu príruby a prevádzkových podmienok.
Konštrukcia tesnenia z expandovaného PTFE s kovovým povlakom sa môže líšiť podľa zamýšľaného použitia. Typický dizajn zahŕňa expandovaný PTFE tesniaci prvok spolu s kovovou výstužnou vrstvou. Podľa rozmerov príruby, tlakových podmienok, teploty, chemickej expozície a požadovaných mechanických vlastností je možné zvoliť rôzne konštrukcie.
Poskytuje chemickú odolnosť, stlačiteľnosť, vlastnosti s nízkym trením a prispôsobivosť povrchu príruby.
Poskytuje dodatočné konštrukčné vystuženie a rozmerovú stabilitu tam, kde si aplikácia vyžaduje viac podoprenú tesniacu štruktúru.
Prenáša kompresiu na tesnenie a určuje, ako efektívne tesnenie vyplní nerovnosti povrchu.
Tento kompozitný prístup je obzvlášť užitočný, keď aplikácia tesnenia vyžaduje viac než len chemickú kompatibilitu. Tesnenie si musí počas svojej životnosti zachovať dostatočné kontaktné napätie, prispôsobiť sa povrchovým nedokonalostiam a zostať kompatibilné s procesným médiom.
Výber tesnenia je málokedy o jednej vlastnosti. Priemyselní nákupcovia zvyčajne potrebujú vyvážiť chemickú kompatibilitu, teplotu, tlak, stav príruby, požiadavky na inštaláciu, životnosť a náklady na údržbu. Kovové tesnenie z expandovaného PTFE môže riešiť niekoľko z týchto úvah v rámci jedného kompozitného dizajnu.
PTFE je známy svojou širokou odolnosťou voči agresívnym chemikáliám. Vďaka tomu je expandovaný PTFE vhodný pre mnohé prostredia chemického spracovania zahŕňajúce korozívne kvapaliny, plyny, rozpúšťadlá, kyseliny a zásady. Avšak kompatibilita by mala byť vždy potvrdená pre aktuálne médium, koncentráciu, teplotu a prevádzkové podmienky, a nie predpokladať univerzálnu kompatibilitu.
Jednou z hlavných výhod expandovaného PTFE je jeho schopnosť prispôsobiť sa nepravidelnostiam povrchu príruby. Táto vlastnosť môže byť užitočná najmä vtedy, keď tesniace povrchy nie sú dokonale hladké alebo keď sa zariadenie opotrebuje počas dlhodobej prevádzky.
Kovový komponent môže poskytnúť dodatočnú konštrukčnú podporu v porovnaní s mäkkým PTFE tesniacim prvkom použitým samostatne. To môže byť prospešné, keď sú rozmerová stabilita a mechanická robustnosť dôležitými konštrukčnými faktormi.
Pretože tesnenie kombinuje rôzne materiálové charakteristiky, inžinieri môžu navrhnúť tesniacu štruktúru podľa aktuálneho prevádzkového prostredia, namiesto toho, aby sa spoliehali na jednu vlastnosť materiálu. Správna konfigurácia môže pomôcť pri riešení náročných geometrií prírub a procesných podmienok.
Únik môže viesť k prerušeniu výroby, strate produktu, kontaminácii zariadenia a údržbárskym prácam. Správne zvolené a správne nainštalované tesnenie môže pomôcť znížiť tieto riziká tým, že si zachová účinné tesnenie počas plánovanej doby prevádzky.
Kombinácia expandovaného PTFE a kovovej výstuže robí tento koncept tesnenia relevantným pre priemyselné systémy, kde je dôležitá chemická odolnosť a mechanická stabilita. Skutočná vhodnosť by mala byť vždy potvrdená na základe kompletnej prevádzkovej špecifikácie.
| priemysel | Typické tesniace oblasti | Hlavné úvahy |
|---|---|---|
| Chemické spracovanie | Potrubia, reaktory, ventily, nádoby | Chemická kompatibilita a kontrola úniku |
| Petrochemický | Príruby, technologické zariadenia, potrubia | Kompatibilita teploty, tlaku a médií |
| Farmaceutický | Procesné linky a zariadenia | Požiadavky na čistotu materiálu a čistenie |
| Spracovanie potravín | Potrubné a spracovateľské zariadenia | Regulačné a materiálové požiadavky |
| Generovanie energie | Výmenníky tepla, potrubia, zariadenia | Tepelné cyklovanie a stabilita príruby |
| Polovodič | Systémy dodávky plynu a chemikálií | Čistota a kompatibilita procesov |
Bežnou chybou pri nákupe je výber tesnenia len podľa nominálnej veľkosti alebo názvu materiálu. Spoľahlivejším prístupom je vyhodnotenie celého tesniaceho prostredia.
| Faktor výberu | Informácie na poskytnutie |
|---|---|
| Stredná | Chemický názov, koncentrácia a fyzikálny stav |
| Teplota | Normálne, minimálne a maximálne prevádzkové teploty |
| Tlak | Pracovný a možný špičkový tlak |
| Príruba | Typ, rozmery, materiál a stav povrchu |
| Tesnenie | Hrúbka, profil, rozmery a požiadavky na výstuž |
Dokonca aj vysokovýkonné tesnenie môže zlyhať, ak sú podmienky inštalácie nevhodné. Čelá prírub by sa mali pred montážou skontrolovať a vyčistiť. Cudzie častice, zvyšky starého tesnenia, produkty korózie a poškodenie povrchu by sa mali odstrániť pred inštaláciou nového tesnenia.
Treba sa tiež vyhnúť nadmernému stláčaniu. Správna montážna záťaž závisí od konštrukcie tesnenia, konštrukcie príruby, systému skrutiek a prevádzkových podmienok. Pre kritické zariadenia by mali mať technické výpočty a odporúčania výrobcu na inštaláciu prednosť pred všeobecnými hodnotami krútiaceho momentu.
Rôzne materiály tesnení riešia rôzne problémy s tesnením. Nasledujúce porovnanie poskytuje skôr praktický východiskový bod ako náhradu za technické hodnotenie špecifické pre aplikáciu.
| Typ materiálu | Hlavná sila | Potenciálne obmedzenie | Typická úvaha |
|---|---|---|---|
| Panenský PTFE | Chemická odolnosť a čistota | Tečenie a rozmerové správanie pri trvalom zaťažení | Čisté a chemicky náročné služby |
| Expandovaný PTFE | Prispôsobivosť a tesnosť | Požiadavky na kompresiu špecifické pre aplikáciu | Nepravidelné alebo náročné povrchy prírub |
| Kovový ePTFE | Tesniace vlastnosti PTFE plus výstuž | Vyžaduje starostlivé zladenie materiálu a dizajnu | Aplikácie vyžadujúce prispôsobivosť aj konštrukčnú podporu |
| Špirálová rana | Široké priemyselné tlakové a teplotné aplikácie | Stav príruby a montáž sú dôležité | Procesné potrubia a zariadenia |
Medzi možné príčiny patrí nedostatočné stlačenie tesnenia, poškodené čelá prírub, nesprávne rozmery tesnenia, nerovnomerné zaťaženie skrutiek alebo nevhodný výber materiálu.
Skontrolujte hrúbku tesnenia, manipulačné postupy, zarovnanie, úroveň kompresie a mechanické požiadavky na spoj.
Pred výrobou si overte skutočné procesné médium a prevádzkovú teplotu v porovnaní s vybranou triedou PTFE a kovovou výstužou.
Pozrite sa za samotné tesnenie. Tepelné cykly, pohyb príruby, uvoľnenie skrutiek, vibrácie, zmeny tlaku a kvalita inštalácie môžu ovplyvniť životnosť tesnenia.
Štandardné rozmery tesnenia nie sú vždy dostatočné pre špecializované priemyselné zariadenia. Veľké nádoby, neštandardné príruby, prispôsobené stroje a procesné systémy môžu vyžadovať špecifické vnútorné a vonkajšie priemery, hrúbky, profily, konfigurácie otvorov pre skrutky alebo kombinácie materiálov.
Ningbo Taifno PTFE Plastic Products Co., Ltd.sa zameriava na produkty na báze PTFE a prispôsobené tesniace riešenia pre priemyselné aplikácie. Pre kupujúcich, ktorí získavajú expandované PTFE tesnenie s kovovou vrstvou, môže dodanie úplných technických informácií zefektívniť proces špecifikácie.
Pre OEM a priemyselné nákupné tímy môže prispôsobená výroba tiež pomôcť znížiť potrebu úprav v teréne. Keď sú rozmery a konštrukcia tesnenia vyvinuté podľa skutočného zariadenia, procesy obstarávania, inštalácie a výmeny môžu byť konzistentnejšie.
Jeho účelom je spojiť tesniace vlastnosti expandovaného PTFE s dodatočnou konštrukčnou podporou kovového komponentu. Presnú konštrukciu je potrebné zvoliť podľa aplikácie.
Expandovaný PTFE má vysoko fibrilovanú štruktúru, ktorá poskytuje vysokú stlačiteľnosť a prispôsobivosť. Tieto vlastnosti mu môžu pomôcť prispôsobiť sa nerovnostiam povrchu príruby efektívnejšie ako pevná doska PTFE vo vhodných aplikáciách.
PTFE ponúka širokú chemickú odolnosť, ale kompatibilita závisí od konkrétnej chemikálie, koncentrácie, teploty, času expozície a kovu použitého v štruktúre kompozitu. Pred výberom by sa preto mala potvrdiť kompatibilita špecifická pre aplikáciu.
áno. Prispôsobené rozmery, hrúbky, profily, výstužné materiály a ďalšie konštrukčné parametre je možné zvážiť v závislosti od výrobnej kapacity a požiadaviek aplikácie.
Kupujúci by mali v ideálnom prípade poskytnúť výkres alebo rozmery tesnenia, typ príruby, požiadavky na materiál, prevádzkovú teplotu, prevádzkový tlak, procesné médium, množstvo a všetky príslušné požiadavky na certifikáciu alebo testovanie.
Začnite správnym výberom materiálu a rozmermi tesnenia, potom zaistite správnu prípravu príruby, presné umiestnenie, rovnomerné zaťaženie skrutiek a vhodnú kompresiu. Skôr ako považovať tesnenie za izolovaný komponent, treba zvážiť úplný dizajn spoja.
A Kovové tesnenie z expandovaného PTFEje navrhnutý na základe praktickej kombinácie tesniacich a štrukturálnych charakteristík. Expandovaný PTFE prispieva k chemickej odolnosti, pružnosti, stlačiteľnosti a prispôsobivosti povrchu, zatiaľ čo kovový komponent môže poskytnúť dodatočné mechanické vystuženie a rozmerovú stabilitu.
Správne tesnenie by sa nikdy nemalo vyberať iba podľa názvu materiálu. Konečnú špecifikáciu ovplyvňujú procesné médium, teplota, tlak, stav príruby, rozmery tesnenia, kompatibilita s kovmi, spôsob inštalácie a regulačné požiadavky. Starostlivé vyhodnotenie týchto faktorov môže pomôcť priemyselným nákupcom znížiť riziká úniku a dosiahnuť konzistentnejší tesniaci výkon.
Pre výrobcov zariadení OEM, distribútorov, tímy údržby a odborníkov na priemyselné obstarávanie, ktorí hľadajú prispôsobené tesniace komponenty PTFE,Ningbo Taifno PTFE Plastic Products Co., Ltd.môže podporovať požiadavky na produkty špecifické pre aplikáciu a prispôsobené riešenia tesnení.
Potrebujete prispôsobené kovové tesnenie z expandovaného PTFE pre vaše zariadenie?
Podeľte sa o svoj výkres, rozmery, prevádzkové podmienky a materiálové požiadavky so spoločnosťou Ningbo Taifno PTFE Plastic Products Co., Ltd., aby sme prediskutovali vhodné riešenie tesnenia.Kontaktujte náspre prispôsobené požiadavky na tesnenie PTFE a podporu priemyselného tesnenia.
-
